一、基本定義與定位

二、核心結構特點

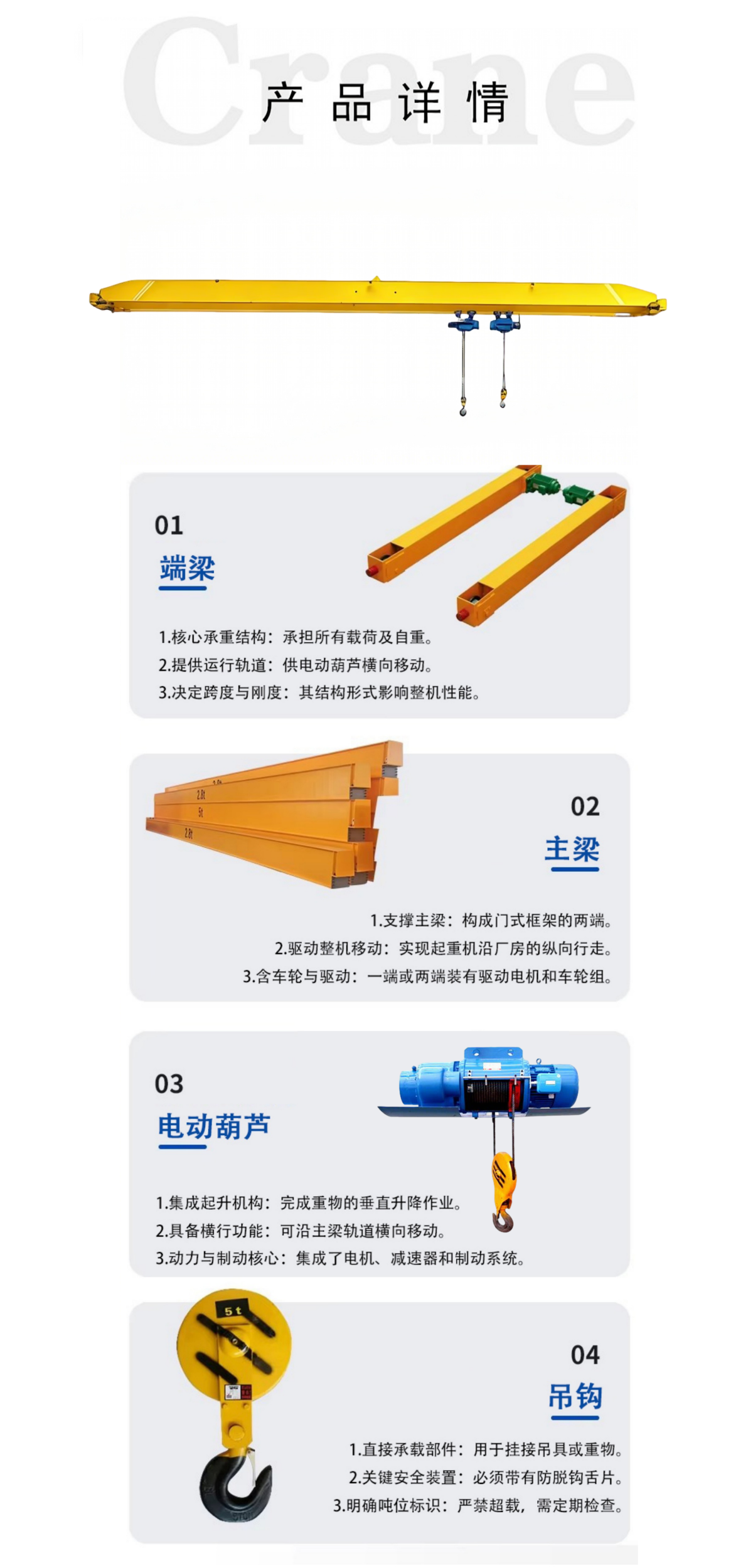

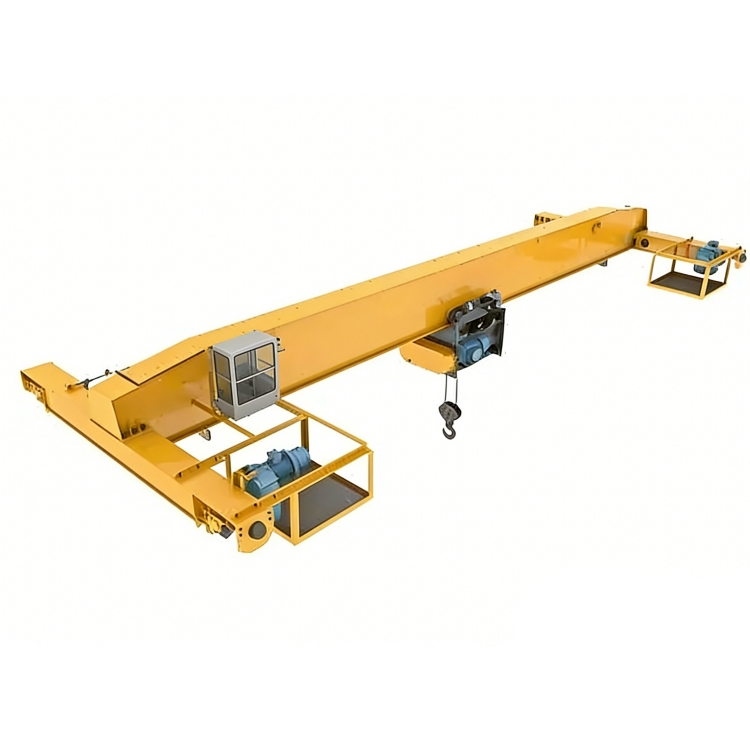

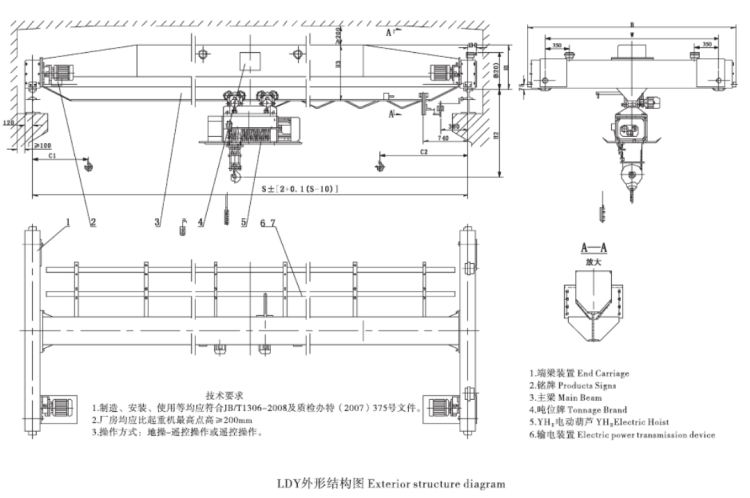

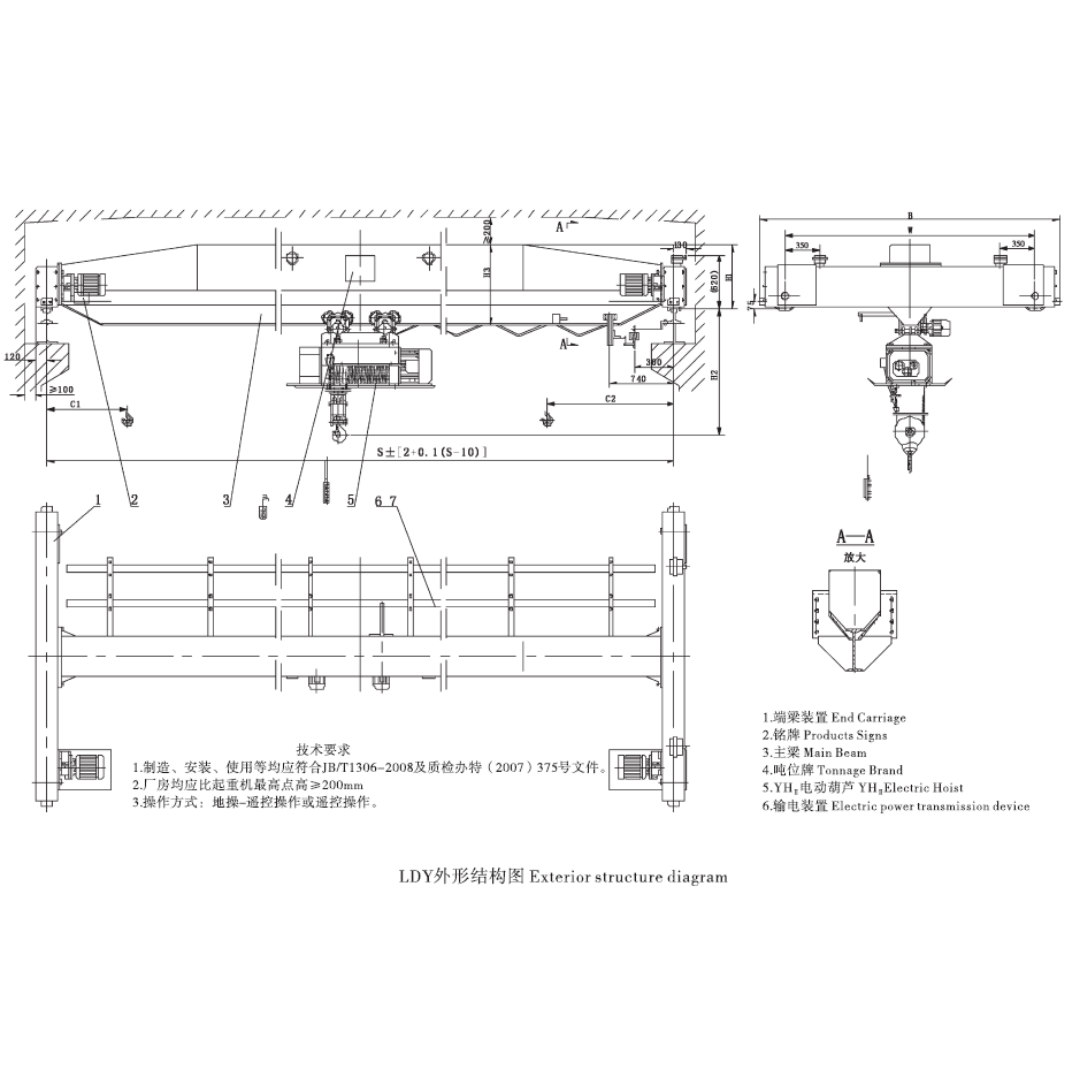

1. 橋架主體

• 單主梁 + 端梁結構：采用箱形或工字形截面，具備足夠剛度和強度

• 主梁底部特殊隔熱處理：防止高溫傳導，適應冶金環境 (≤60℃)

• 連接形式：掛式、半座式或座式加高，適應不同廠房條件

2. 起升系統 (核心配置)

• YHII 型冶金電動葫蘆：專為冶金設計，工作級別≥M6，耐熱、耐沖擊

• 雙制動系統：主制動器 (電動錐形制動)+ 安全制動器 (離心觸發)，確保高溫環境安全

• 隔熱保護：電動葫蘆和吊鉤設有多層隔熱板，防止熱輻射損壞設備

• 電機配置：YZD 系列錐形轉子三相異步電機，H 級絕緣，防護等級 IP54，適應高溫環境

3. 運行機構

• 大車運行：端梁兩側裝車輪，沿廠房軌道縱向移動

• 小車運行：電動葫蘆在主梁下翼緣軌道橫向移動

• 驅動方式：分別驅動或集中驅動，配備變頻控制系統，運行平穩，定位精準

三、工作原理

1. 高溫物料吊運流程

1. 定位：大車→小車精準移動至熔融金屬包上方

2. 下降：電動葫蘆下放吊鉤至料包位置

3. 起吊：

• 主制動器工作，承擔主要載荷

• 安全制動器待命 (當主制動失效且轉速達額定 1.25 倍時自動觸發)

4. 平移：通過大車 / 小車協同，將熔融金屬運送至指定位置

5. 卸料：精準定位后緩慢下降卸料

2. 安全保障機制

• 雙重制動：確保在高溫、重載條件下制動可靠，防止物料墜落

• 隔熱防護：多層隔熱設計，有效阻隔 80% 以上熱量，保護設備和電氣系統

• 斷電保護：突發斷電時，電動葫蘆制動系統自動鎖死，防止下滑

• 四、產品優勢與應用場景

• 產品優勢

• 專業耐高溫設計：

• 主梁底部特殊隔熱處理，可承受 300℃輻射熱

• 電動葫蘆隔熱保護，確保在 60℃環境長期穩定運行

• 安全可靠：

• 雙制動系統 + 多重安全限位 (起升 / 行程)，安全系數≥1.5

• 專為吊運熔融金屬設計，符合冶金行業嚴苛安全標準

• 高效節能：

• 變頻調速，運行平穩，減少?zèng)_擊載荷

• 能耗比普通單梁起重機降低 15-20%

• 維護簡便：

• 模塊化設計，主要部件易于更換

• 電動葫蘆集成度高，減少維護點

• 典型應用場景

• 鋼鐵冶金：

• 高爐出鐵場鐵水包吊運

• 轉爐 / 電爐鋼水包轉運

• 連鑄車間鋼坯搬運

• 鑄造行業：

• 熔化爐到澆鑄工位的鐵水運輸

• 鑄件熱處理后的轉運

• 砂型鑄造中的模具搬運

• 有色金屬冶煉：

• 銅 / 鋁 / 鋅等熔融金屬的舀取和澆注

• 有色金屬加工中的高溫坯料轉運

• 其他高溫物料搬運：

• 玻璃廠熔融玻璃液運輸 (特殊定制型)

• 冶金渣處理、熱壓成型等高溫工況

• 五、選型與注意事項

• 選型要點

• 額定起重量選擇：

• 根據最大吊運物料重量 (含容器) 選擇，嚴禁超載

• LDY 型最大起重量 10 噸，不適合超大型鋼包吊運

• 工作環境考量：

• 環境溫度 > 50℃：需加強隔熱配置

• 高粉塵環境：選擇防塵型電動葫蘆，提高防護等級至 IP65

• 露天使用：選擇防雨型，增加防銹處理

• 控制方式選擇：

• 精密作業：選操作室控制 (帶空調)

• 開闊場地：選無線遙控 (有效距離≥50 米)

• 自動化產線：可選 PLC 智能控制，與生產線聯動





參數類別	數值范圍	說明
額定起重量	1-10 噸	標準系列：1/2/3/5/10 噸，專用于熔融金屬吊運
跨度	7.5-28.5 米	標準規格：7.5/10.5/13.5/16.5/19.5/22.5/28.5 米
起升高度	6-30 米	按廠房高度定制，常見 9/12/18/20 米
工作級別	A6 (重級)	適應頻繁、重載工況，JC=40%
工作環境	-10℃~+60℃濕度≤85%(40℃時≤50%)	嚴禁在易燃易爆環境使用
電源	三相 AC 380V/50Hz	電動葫蘆需配套專用電氣控制系統
運行速度	大車：20-30m/min小車：20-40m/min起升：8m/min (單速)0.8m/min (慢速)	變頻可調，重載低速，輕載高速
