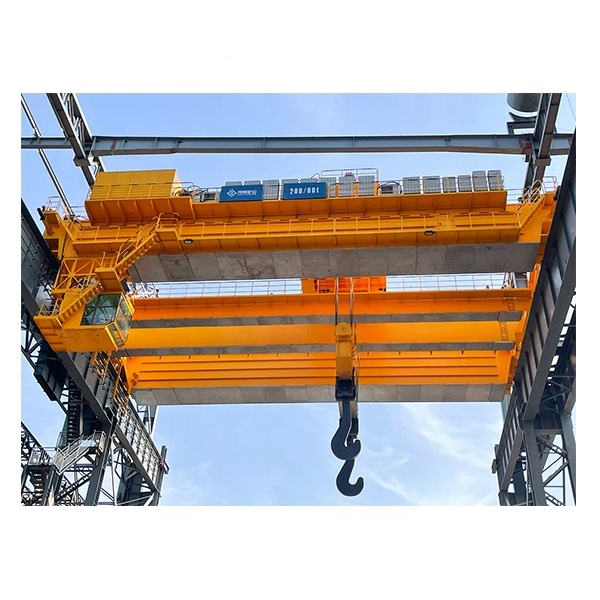

QDY型-雙梁起重機

一、產品概述QDY 型冶金起重機是專為冶金行業設計的雙梁橋式起重機，全稱為 "通用電動吊鉤橋式起重機 (QDY 型，雙梁)"，是在 QD 型通用橋式起重機基礎上針對冶金高溫環境改進的專用設備，主要用于吊運熔融金屬，如鋼水包、鐵水包等，是冶金、鑄造車間的關鍵設備。核心特點與用途核心功能：轉爐加料跨向轉爐兌鐵水、鋼水將鋼水罐吊運到連鑄大包回轉臺在精煉跨將鋼水罐吊運到精煉爐工作環境：

  • 跨度： |
  • 起重量： |
  • 起升高度： 可定制
關閉
產品咨詢
客服熱線：400-700-9997

圖片關鍵詞

圖片關鍵詞

圖片關鍵詞

圖片關鍵詞

圖片關鍵詞

圖片關鍵詞

圖片關鍵詞

一、產品概述

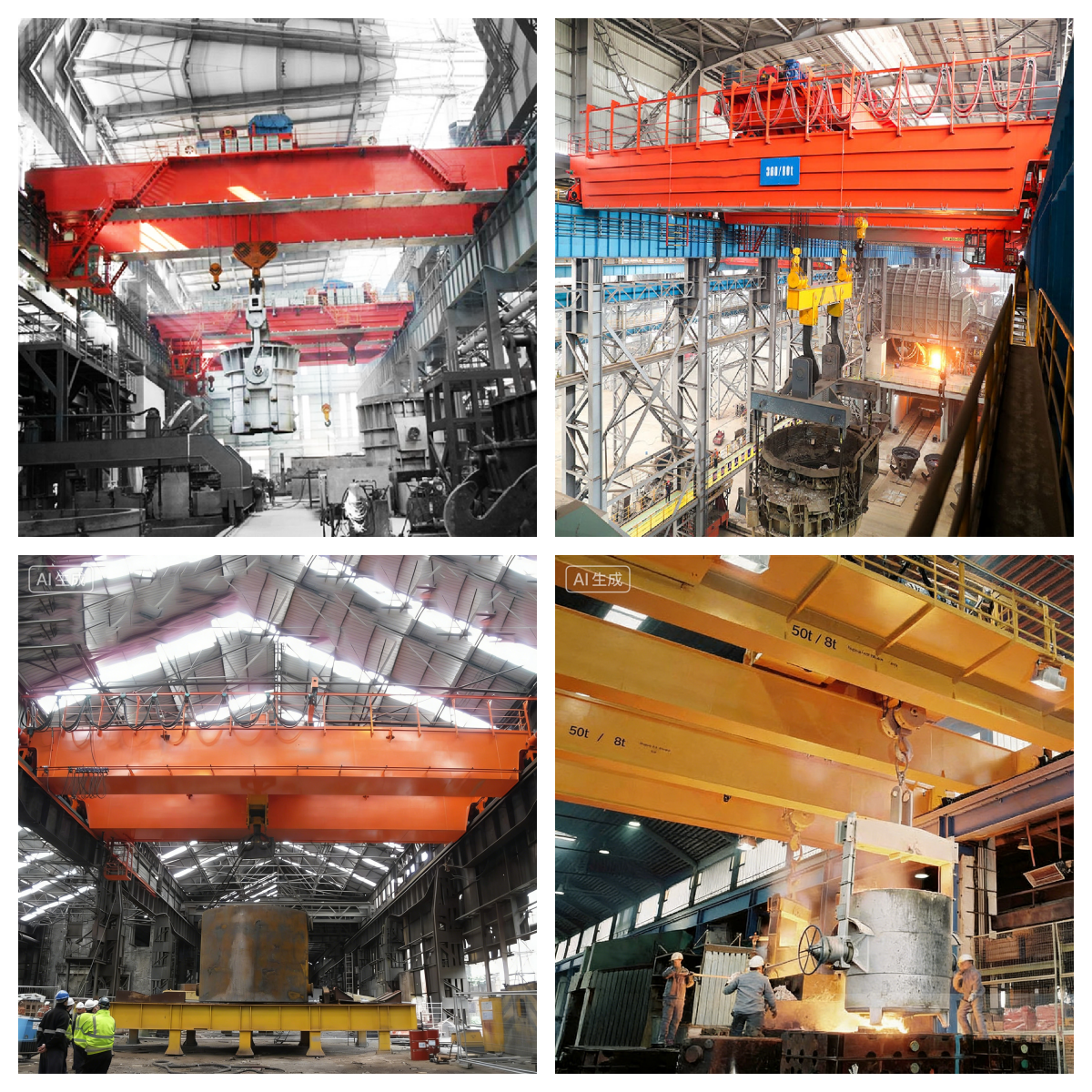

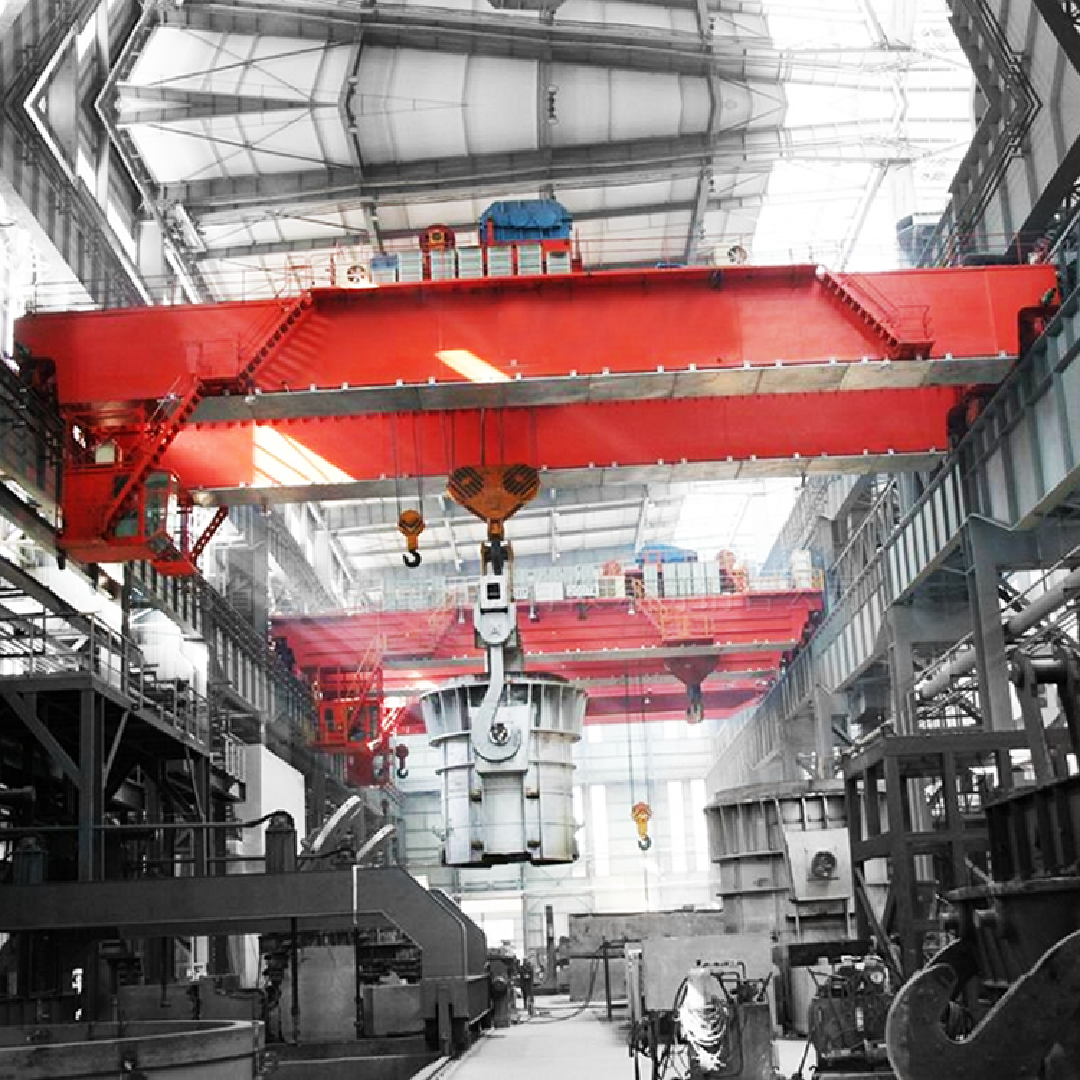

QDY 型冶金起重機是專為冶金行業設計的雙梁橋式起重機，全稱為 "通用電動吊鉤橋式起重機 (QDY 型，雙梁)"，是在 QD 型通用橋式起重機基礎上針對冶金高溫環境改進的專用設備，主要用于吊運熔融金屬，如鋼水包、鐵水包等，是冶金、鑄造車間的關鍵設備。

核心特點與用途

核心功能：

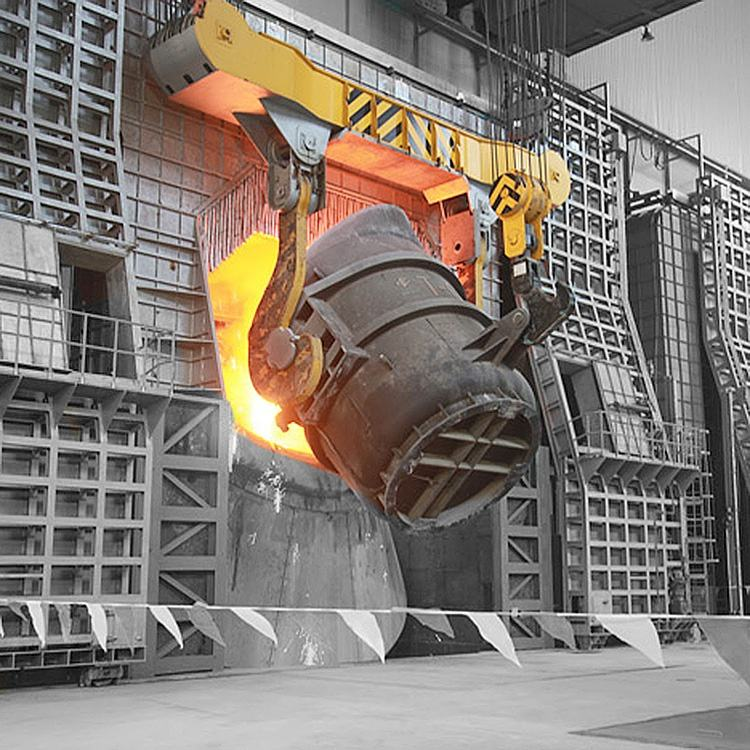

  • 轉爐加料跨向轉爐兌鐵水、鋼水

  • 將鋼水罐吊運到連鑄大包回轉臺

  • 在精煉跨將鋼水罐吊運到精煉爐

工作環境：高溫 (輻射溫度≤300℃)、高粉塵、含有害氣體的惡劣工業環境

安全設計：采用 "三重冗余" 保護 (雙電機、雙減速器、雙制動器)，任一部件故障時，其余部件可緊急制動，防止重物墜落，確保熔融金屬吊運安全

二、型號說明

完整型號示例：QDY-50/10-22.5-A7

  • QDY：通用電動吊鉤橋式冶金起重機 (雙梁)

  • 50/10：主鉤 50 噸，副鉤 10 噸

  • 22.5：跨度 22.5 米

  • A7：工作級別 (省略表示標準 A7)

三、結構特點詳解

1. 核心結構組成

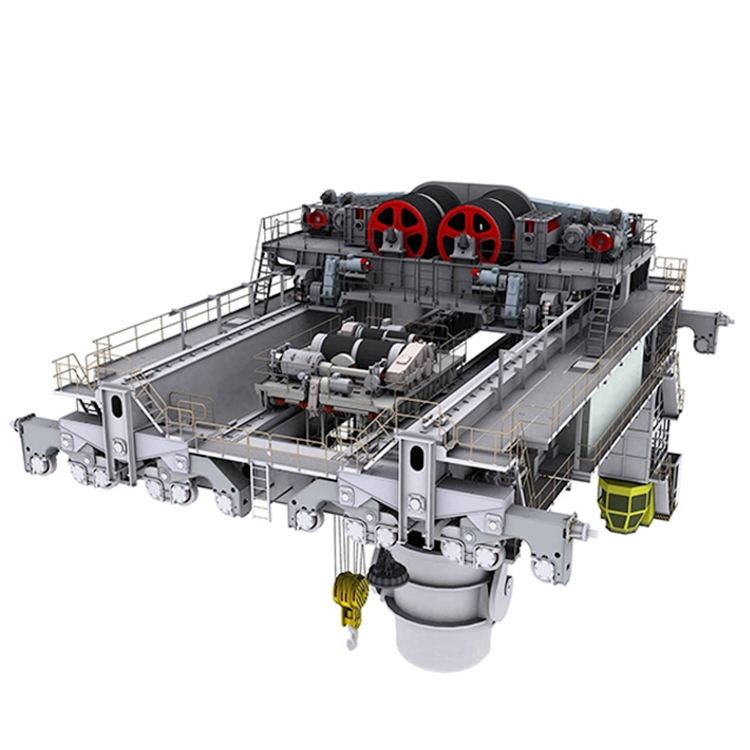

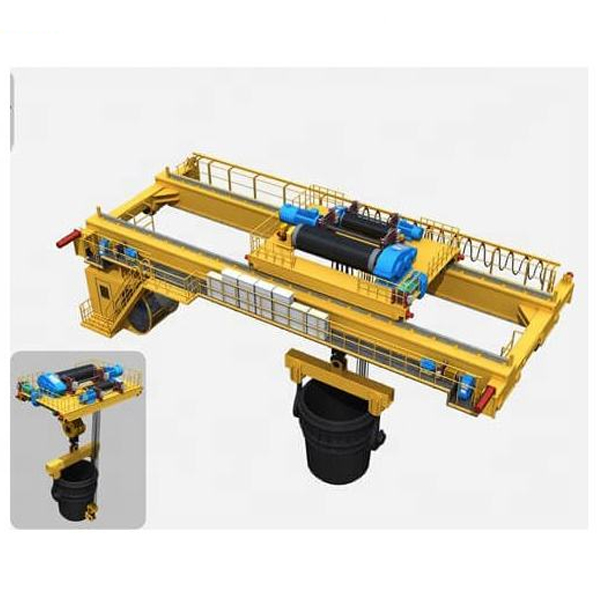

五大部分：主小車、副小車、橋架結構、大車運行機構、電氣控制系統
橋架：箱形梁結構，主梁底部加裝隔熱層，防止熔融金屬熱輻射損壞結構
小車：

  • 雙小車設計 (主 / 副鉤)，可單獨操作或協同作業 (如鋼包傾翻)

  • 主小車負責重載吊運，副小車用于輔助定位和微調

2. 關鍵安全設計

雙制動系統(核心安全保障)：

  • 每套起升機構配備兩套獨立制動器，即使一套失效，另一套仍能承擔全部載荷

  • 制動輪表面硬度 HRC45-55，摩擦材料耐溫≥300℃

熱防護體系：

  • 主梁底部隔熱層：阻隔 300℃輻射熱

  • 電纜采用高溫防護套

  • 司機室全封閉 + 空調系統，確保操作環境舒適

電氣安全：

  • H 級絕緣電機，適應高溫環境

  • 多重保護：斷錯相、短路、失壓、零位、過流、超速保護

  • 所有電氣元件封閉在防塵防潮控制柜內

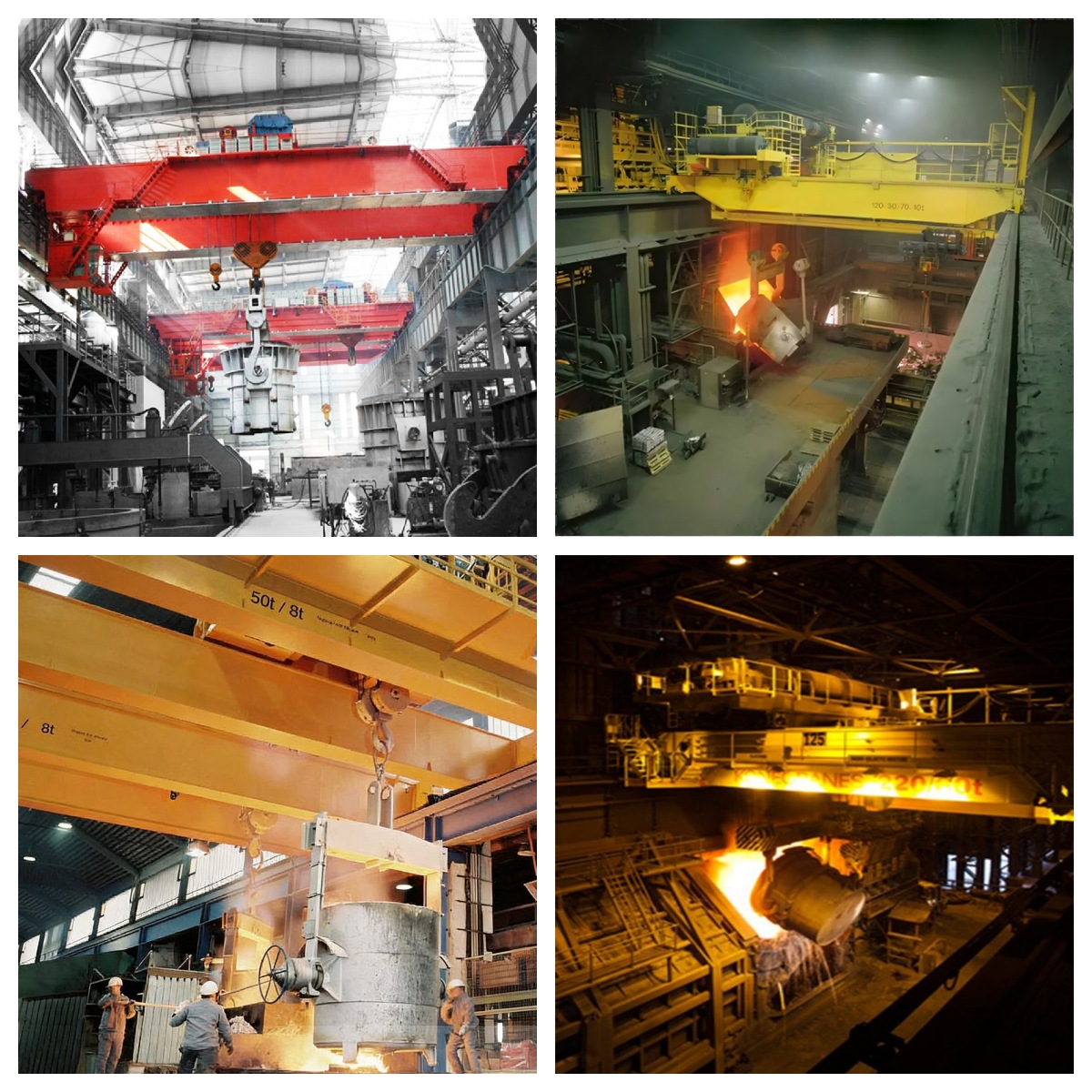

四、應用場景

1. 鋼鐵冶金

  • 轉爐車間：向轉爐兌鐵水、鋼水

  • 連鑄車間：將鋼水包吊運至回轉臺

  • 精煉車間：鋼水罐在精煉爐間轉運

  • 電爐車間：加料、出鋼作業

2. 有色金屬冶煉

  • 銅、鋁等金屬熔煉過程中的液態金屬吊運

  • 高溫坩堝轉運

3. 鑄造行業

  • 大型鑄件生產中的鋼水澆注

  • 砂型鑄造的金屬液澆鑄

五、選型注意事項

1. 規格參數選擇

  • 起重量：根據最大吊運物品重量 × 安全系數 (≥1.25) 選擇，冶金場合建議≥1.5

  • 跨度：根據廠房柱距選擇，標準跨度優先，非標準跨度成本增加

  • 起升高度：根據廠房高度和工藝要求，預留 2-3 米余量

  • 工作級別：普通冶金場合 A7，連續重載選 A8

2. 環境適配要點

  • 溫度考量：

    • 環境溫度 > 40℃必須選 H 級絕緣電機

    • 輻射溫度 > 300℃需加強隔熱保護

  • 工作制：冶金起重機通常為連續工作制，JC≥40%，啟動頻率高，需選專用冶金電機

3. 安全配置必選

  • 雙制動系統：冶金起重機強制標準，缺一不可

  • 隔熱裝置：主梁底部隔熱層為標配，不可省略

  • 超載保護：精度要求 ±3%，必須每年校準

圖片關鍵詞

1. 基本參數

參數項標準范圍備注
額定起重量標準系列：5t, 10t, 16/3.2t, 20/5t, 32/5t, 50/10t, 74/20t特殊定制可達 320t主 / 副鉤組合，副鉤用于輔助作業
起升高度標準系列：6m, 9m, 12m, 18m, 24m, 30m根據廠房高度定制
跨度標準系列：10.5m, 13.5m, 16.5m, 19.5m, 22.5m, 25.5m, 28.5m, 31.5m特殊范圍：5.5m~50m根據車間布局設計
工作級別A7 (標準)，部分重載場合 A8A7 適用于繁忙冶金鑄造車間，作業率高，載荷狀態 Q3/Q4
環境溫度-20℃~+60℃(標準)，部分型號 - 10℃~+50℃適應冶金高溫環境，需特殊防護
電源三相 AC 380V/400V，50Hz/60Hz大型起重機 (>400kW) 推薦 3000V控制電路通常為 36V 安全電壓

2. 運行參數

參數項典型值 (主鉤)備注
起升速度5t: 15.5m/min10t: 10.4m/min20t: 9.8m/min (主)/15.5m/min (副)50t: 7.8m/min (主)/10.4m/min (副)大噸位速度降低，確保平穩
小車運行速度33.8~44.6m/min電動小車沿主梁移動，擴大作業范圍
大車運行速度67.3~93.7m/min整機沿廠房軌道移動
操作方式密閉式司機室 (標配，帶空調隔熱)地面按鈕控制無線遙控 (可選)高溫環境必須采用密閉式司機室

3. 安全與防護參數

參數項配置說明安全意義
制動系統主 / 副起升機構均配雙制動器(獨立工作)一套失效，另一套仍能安全制動
限位保護雙重上升限位 + 下降限位 + 超速保護防止吊鉤沖頂、墜底及超速危險
過載保護額定載荷 105% 報警，110% 切斷電源，精度 ±3%防止設備超載損壞
絕緣等級H 級 (耐溫 180℃)，部分型號 F 級 (155℃)適應高溫環境，防止絕緣失效
防護等級IP54 (標準)，部分區域 IP65防塵防水，延長設備壽命
