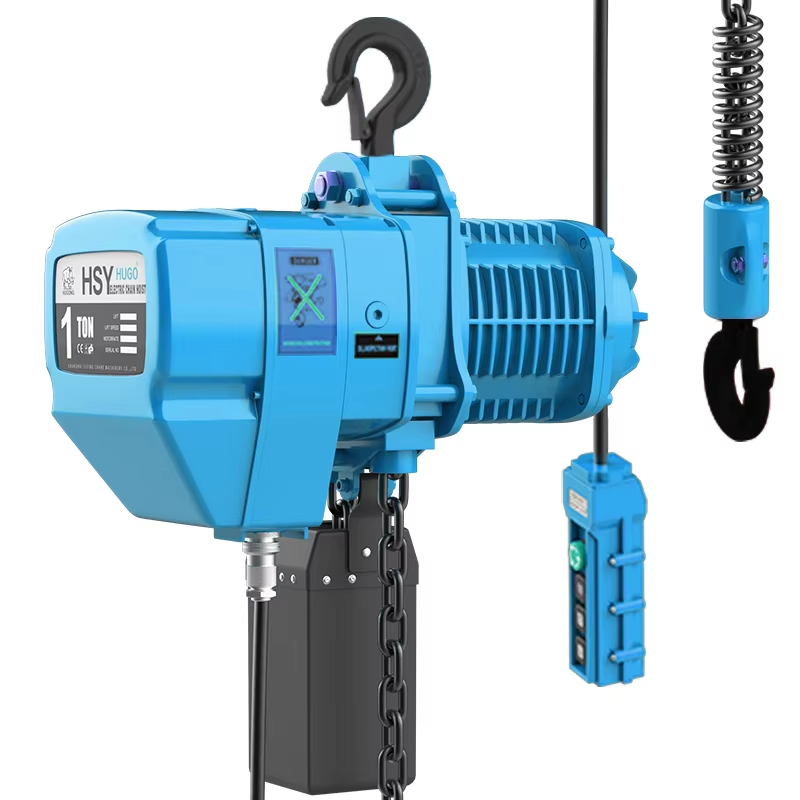

一、產品概述

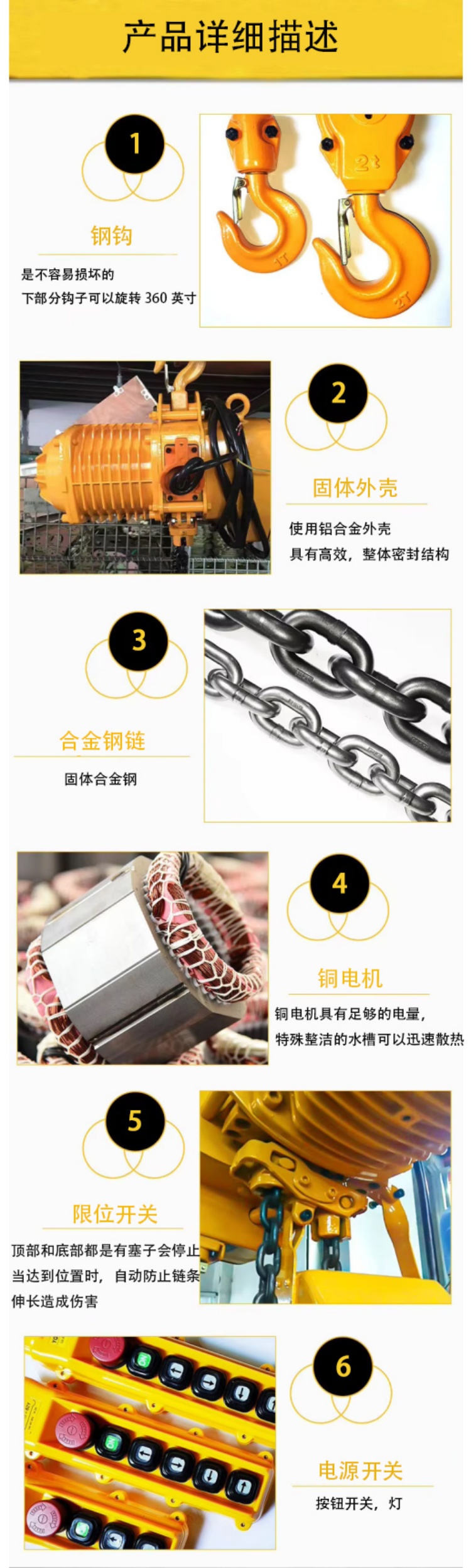

核心結構與工作原理

• 驅動系統：電動機 (通常為錐形轉子制動電機) 提供動力

• 傳動系統：減速器 (多為三級斜齒輪) 將高速低扭矩轉為低速高扭矩

• 承載系統：高強度合金鏈條 (80 級 / 100 級) 與鏈輪嚙合，支撐重物

• 制動系統：常閉式電磁制動器，斷電立即制動，防止墜落

• 控制系統：按鈕盒 / 遙控器、限位開關、過載保護等安全裝置

1. 電動機通電產生旋轉磁場，帶動轉子運轉

2. 減速器將電機高轉速降至適合起重的低轉速 (通常 10-20r/min)

3. 鏈輪帶動鏈條循環，實現吊鉤升降

4. 斷電時，制動彈簧推動剎車片壓緊，瞬間制動

5. 二、型號說明

6. 完整型號示例：JPKK-5-12-H-D

7. JPKK：產品系列代號 (各廠家不同，如 PK、DHP、HSY 等)

8. 5：額定起重量 (5 噸)

9. 12：起升高度 (12 米)

10. H：安裝方式 (H - 吊環式，G - 吊鉤式)

11. D：運行方式 (D - 電動小車，S - 手推小車，無 - 固定式)

12. 三、產品特點與優勢

13. 1. 結構優勢

14. 緊湊輕量：鋁合金 / 高強度殼體，重量比同噸位鋼絲繩葫蘆輕 30-50%

15. 低凈空設計：最小安裝高度小，適合廠房低矮環境

16. 模塊化結構：零部件通用性強，維修便捷，維護成本低

17. 2. 性能優勢

18. 安全可靠：

1. 雙制動系統 (電磁 + 機械)，斷電即停，防墜落

2. 高強度鏈條，安全系數≥5

3. 多重限位 + 過載保護，確保操作安全

19. 耐用性強：

1. 封閉式齒輪箱，防塵防水，延長使用壽命

2. 鏈條表面硬化處理，耐磨抗腐蝕，壽命可達 10 年

20. 3. 與鋼絲繩電動葫蘆對比

21. 對比項	環鏈電動葫蘆	鋼絲繩電動葫蘆	優勢
    體積重量	小而輕	大而重	環鏈更適合空間受限場合
    鏈條特性	高強度合金鏈，耐磨、耐腐蝕	鋼絲繩，需定期潤滑，易磨損	環鏈維護簡便，壽命長
    凈空高度	小 (低凈空型更小)	較大	環鏈適合低矮廠房
    安裝靈活性	任意方向安裝，不受鏈條纏繞限制	受鋼絲繩纏繞方向限制	環鏈適應性更強
    適用場景	精密裝配、倉庫、物流、空間受限場合	重型吊裝、高層建筑、港口	環鏈應用更靈活多樣
    價格	中高端價位	經濟型為主	環鏈長期性價比更高

22. 四、應用場景

23. 1. 制造業

24. 生產線零部件裝配

25. 模具安裝與調試

26. 機床維修與保養

27. 2. 倉儲物流

28. 倉庫貨物存取 (尤其高位貨架)

29. 港口碼頭小件貨物裝卸

30. 鐵路貨場物料轉運

31. 3. 建筑與裝修

32. 天花板燈具 / 管道安裝

33. 幕墻施工

34. 室內裝飾材料吊運

35. 4. 特殊應用

36. 低凈空?qǐng)龊?/span>：廠房高度受限區域 (低凈空型)

37. 防爆環境：化工、礦山 (需選防爆型)

38. 食品醫藥：清潔型 (特殊表面處理，無油污)

39. 野外作業：便攜式 (汽油 / 柴油驅動型)

40. 不適用場景：

41. 吊運熔化金屬或高溫物料

42. 連續 24 小時不間斷作業 (需選更高工作級別)

43. 強腐蝕性環境 (需特殊防腐處理)

44. 五、選型注意事項

45. 1. 規格參數選擇

46. 起重量：按 "最大吊運物重 × 安全系數 (≥1.25)" 計算，冶金 / 重工業≥1.5

47. 起升高度：根據實際需求，預留 1-2 米余量，避免鏈條觸地

48. 速度選擇：

1. 普通搬運：?jiǎn)嗡?(8m/min) 足夠

2. 精密裝配：必選雙速 / 變頻，利用慢速 (0.8m/min) 精確定位

3. 頻繁起吊：選變頻型，減少?zèng)_擊，延長壽命

49. 2. 類型選擇

50. 安裝方式：

1. 固定點作業：選吊鉤式 (G) 或吊環式 (H)

2. 沿軌道移動：選手推 (S) 或電動小車 (D)

51. 環境適配：

1. 室內干燥：標準型 (IP44)

2. 室外 / 潮濕：防護型 (IP54/55)

3. 粉塵 / 化工：密封型 + 特殊涂層

4. 防爆區域：選 EX 認證防爆型

52. 3. 安全配置要點

53. 制動系統：必選雙剎車 (電磁 + 機械)，安全系數≥1.5

54. 限位裝置：上下雙向限位為標配，不可省略

55. 超載保護：精度要求 ±3%，每年校準一次

56.


1. 基本參數

2. 運行參數

3. 安全與材質參數

參數項	技術要求	安全意義
鏈條材質	80 級 / 100 級合金鋼 (FEC80/100)，抗拉強度≥800MPa	破斷負荷為額定載荷的 5-6 倍
制動系統	雙剎車 (電磁 + 機械)，制動力矩≥1.5 倍額定力矩	一套失效，另一套仍能安全制動
限位保護	上下雙向極限開關 (斷火型)	防止吊鉤沖頂或墜底
超載保護	額定載荷 105% 預警，110% 切斷電源，精度 ±3%	防止設備過載損壞
絕緣等級	F 級 (155℃) 或 H 級 (180℃)	適應高強度工作和高溫環境

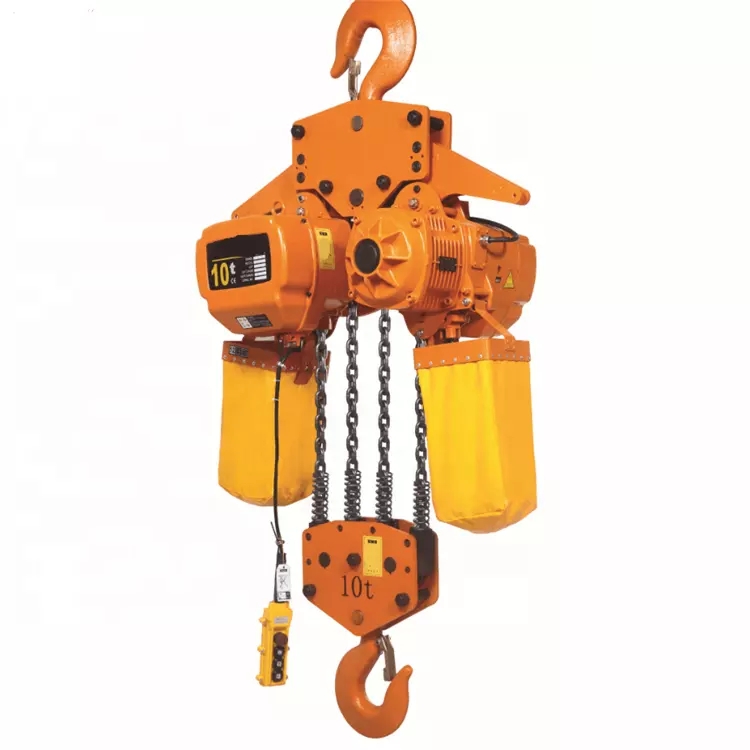

鏈條行數	單鏈 (0.1t~5t)、雙鏈 (2t~30t)、三鏈 (10t~50t)、四鏈 (20t~100t)	大噸位需增加鏈條數量
