一、核心工作原理

1. 載荷檢測

   傳感器（核心檢測元件）安裝在起重設備的受力部位（如鋼絲繩卷筒軸、吊鉤滑輪組、主梁應力點），當重物起升時，受力部位產生彈性變形或壓力變化，傳感器將這種機械力信號轉換為電信號（電壓、電流或頻率信號），并傳輸給控制器。

   常用傳感器類型：拉力傳感器、壓力傳感器、銷軸傳感器、應變式傳感器。

2. 信號處理與控制

   控制器接收傳感器的電信號后，通過內部電路將信號放大、濾波，并與預設的額定載荷值進行對比：

• 當負載≤額定載荷的 90% 時，設備正常運行，無任何提示；

• 當負載達到額定載荷的90%~100% 時，控制器觸發預警，發出聲光提示，提醒操作人員注意；

• 當負載超過額定載荷的100%~110% 時，控制器立即切斷起升機構的上升動力回路，禁止設備繼續起升，但保留下降、變幅、回轉等動作，便于操作人員卸載減重；

• 部分高端型號還會將載荷數據上傳至遠程監控系統，實現智能化管理。

二、基本組成結構

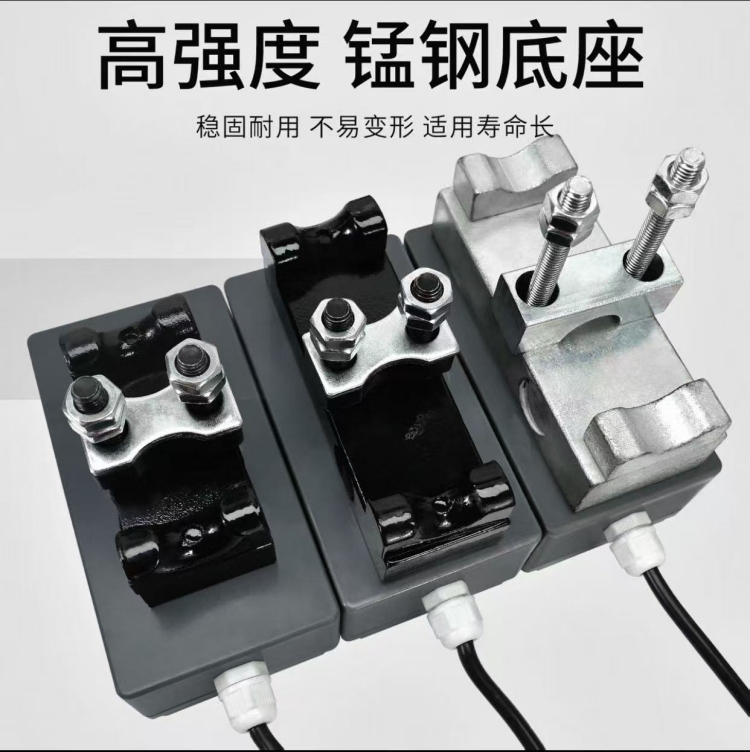

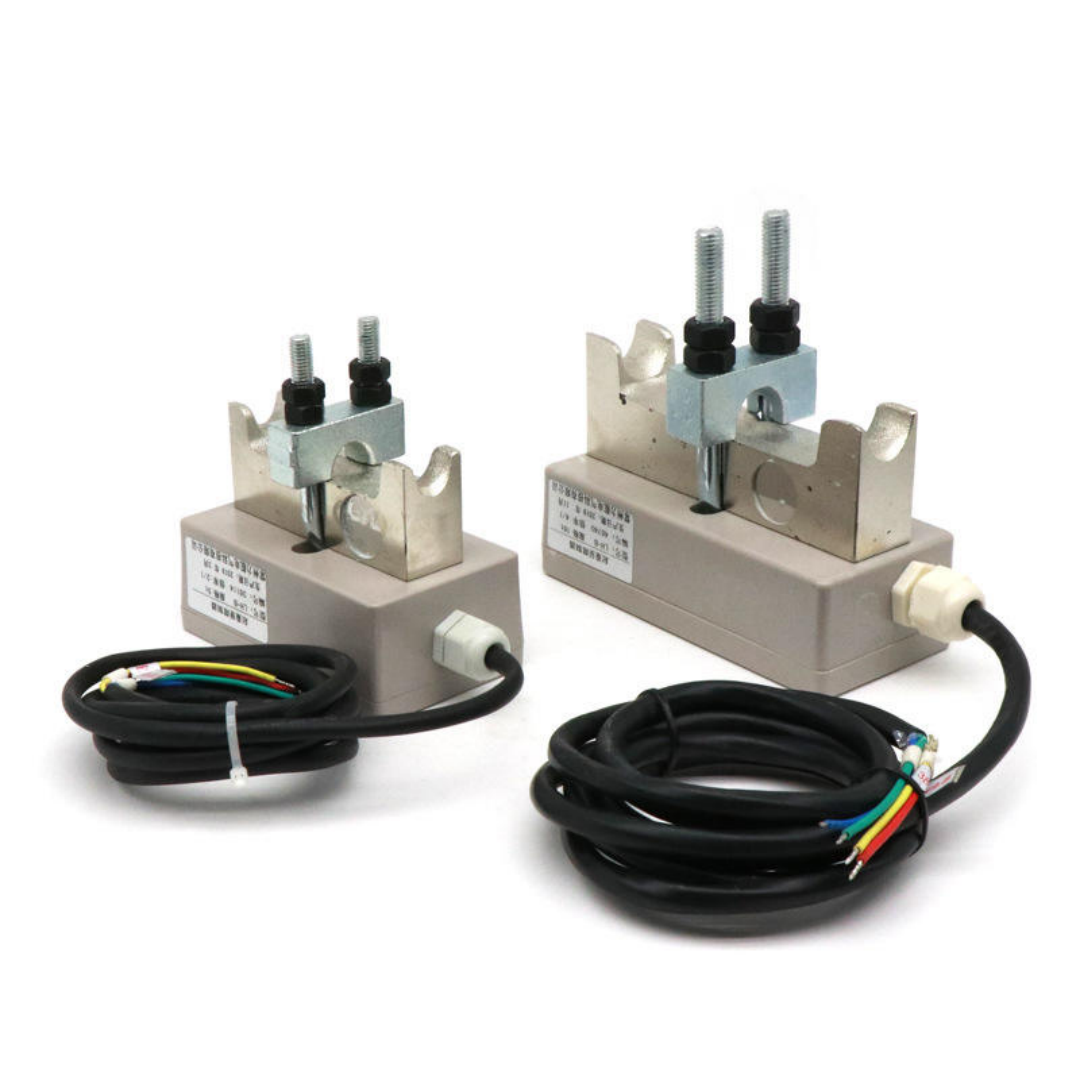

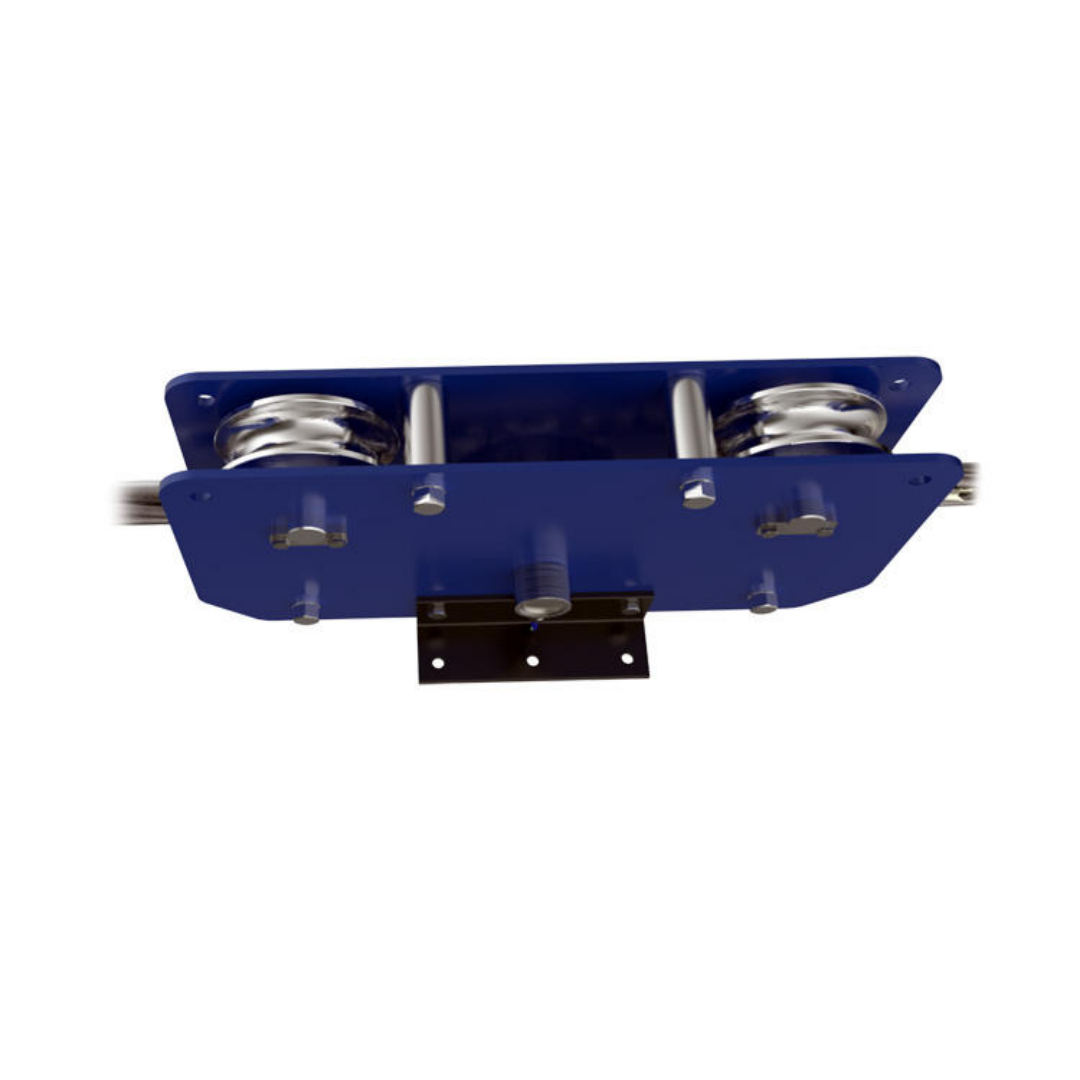

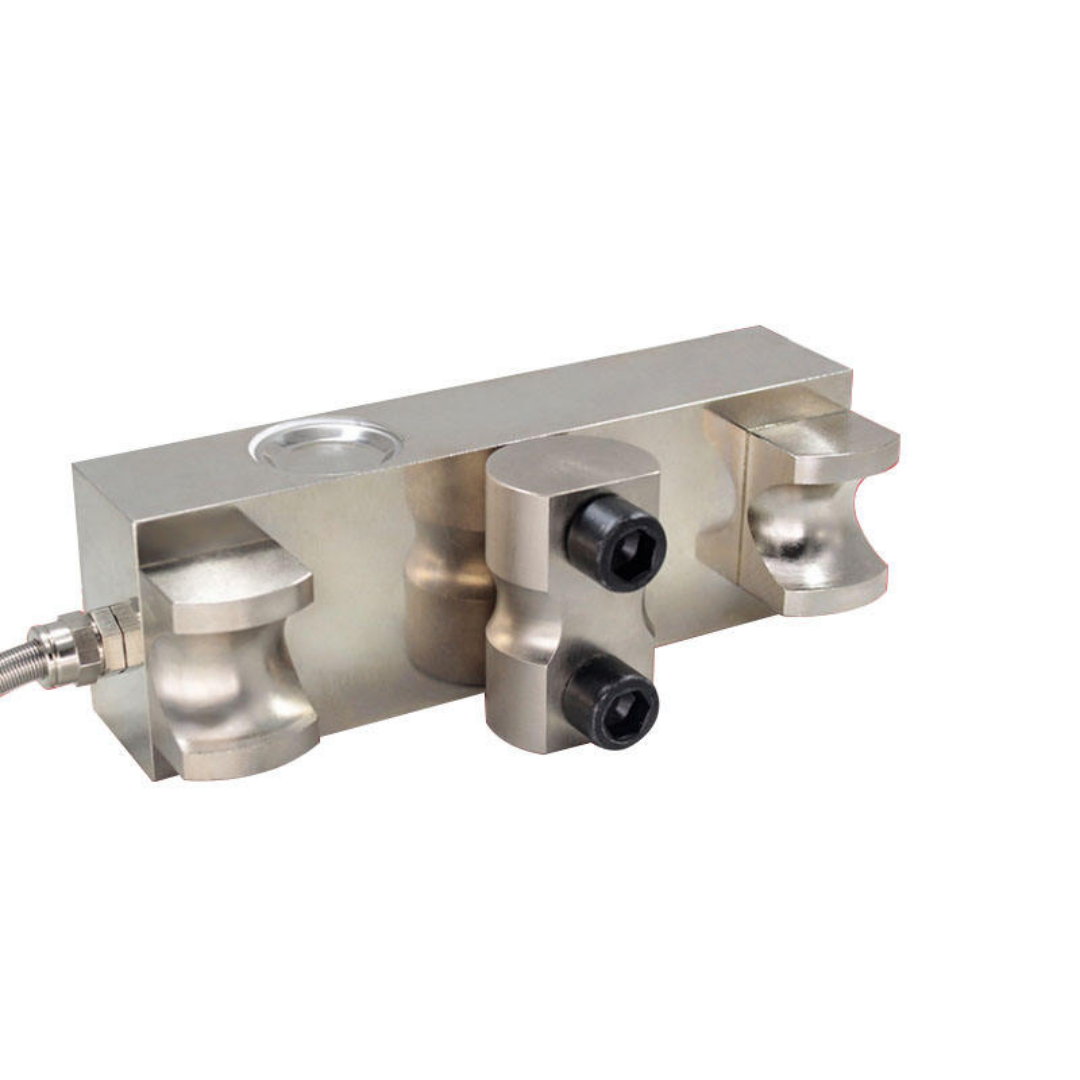

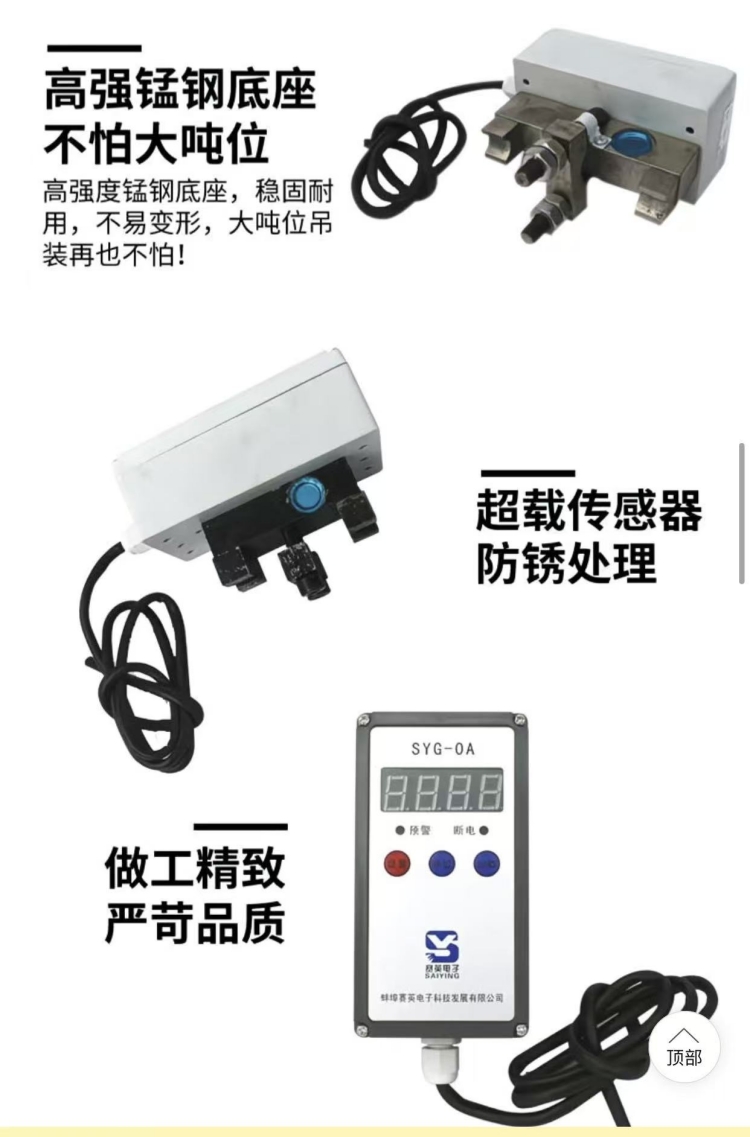

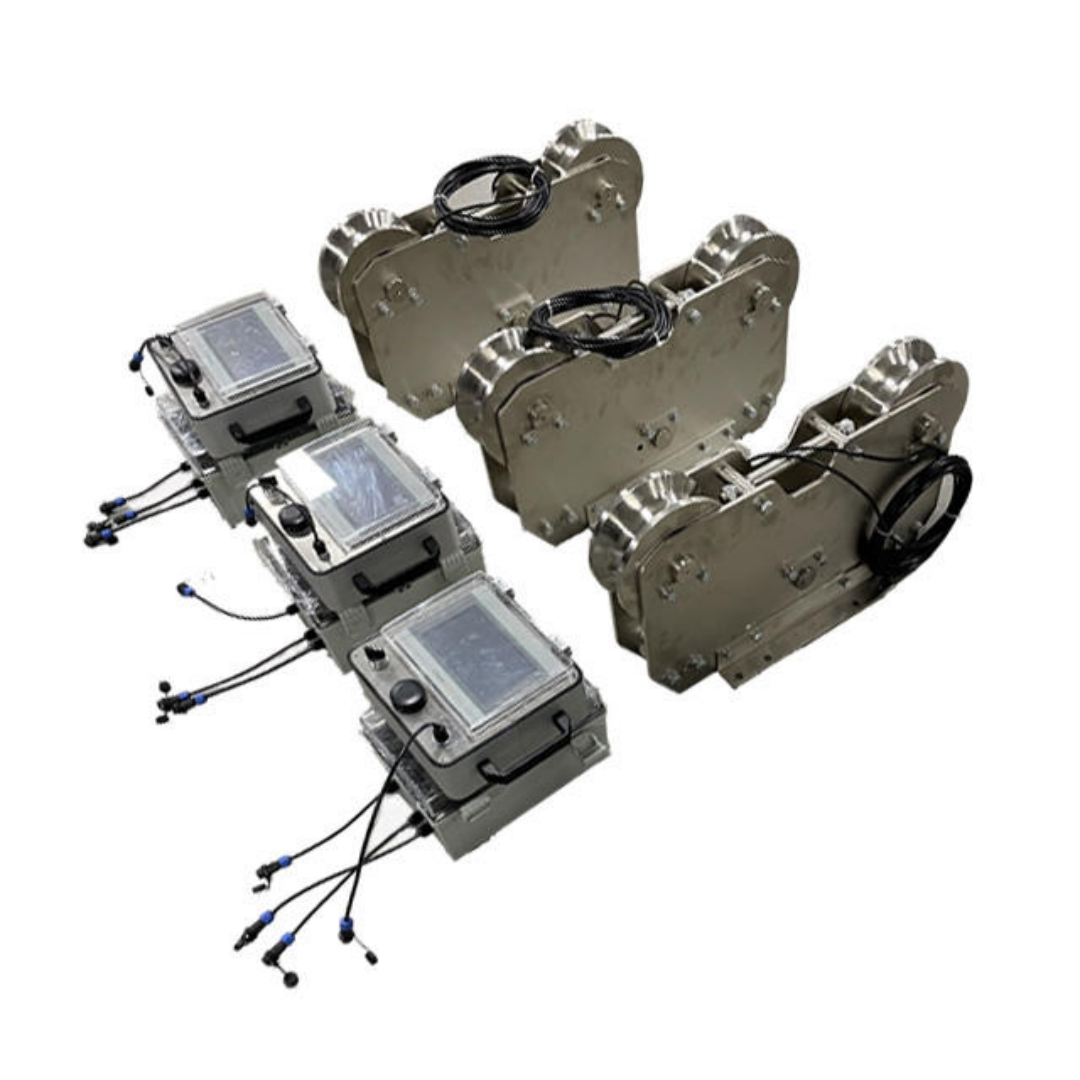

1. 載荷傳感器

   直接感知負載重量的關鍵部件，需具備高精度、高穩定性和抗干擾能力，材質多為合金鋼，表面經防腐處理，適配戶外、高粉塵等惡劣工況。

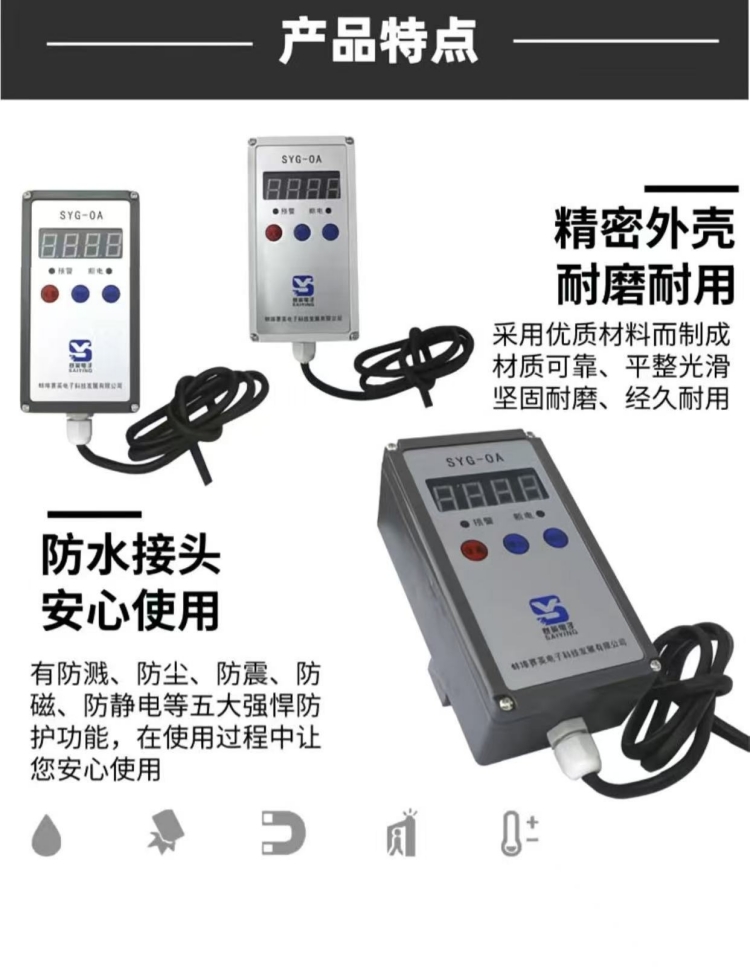

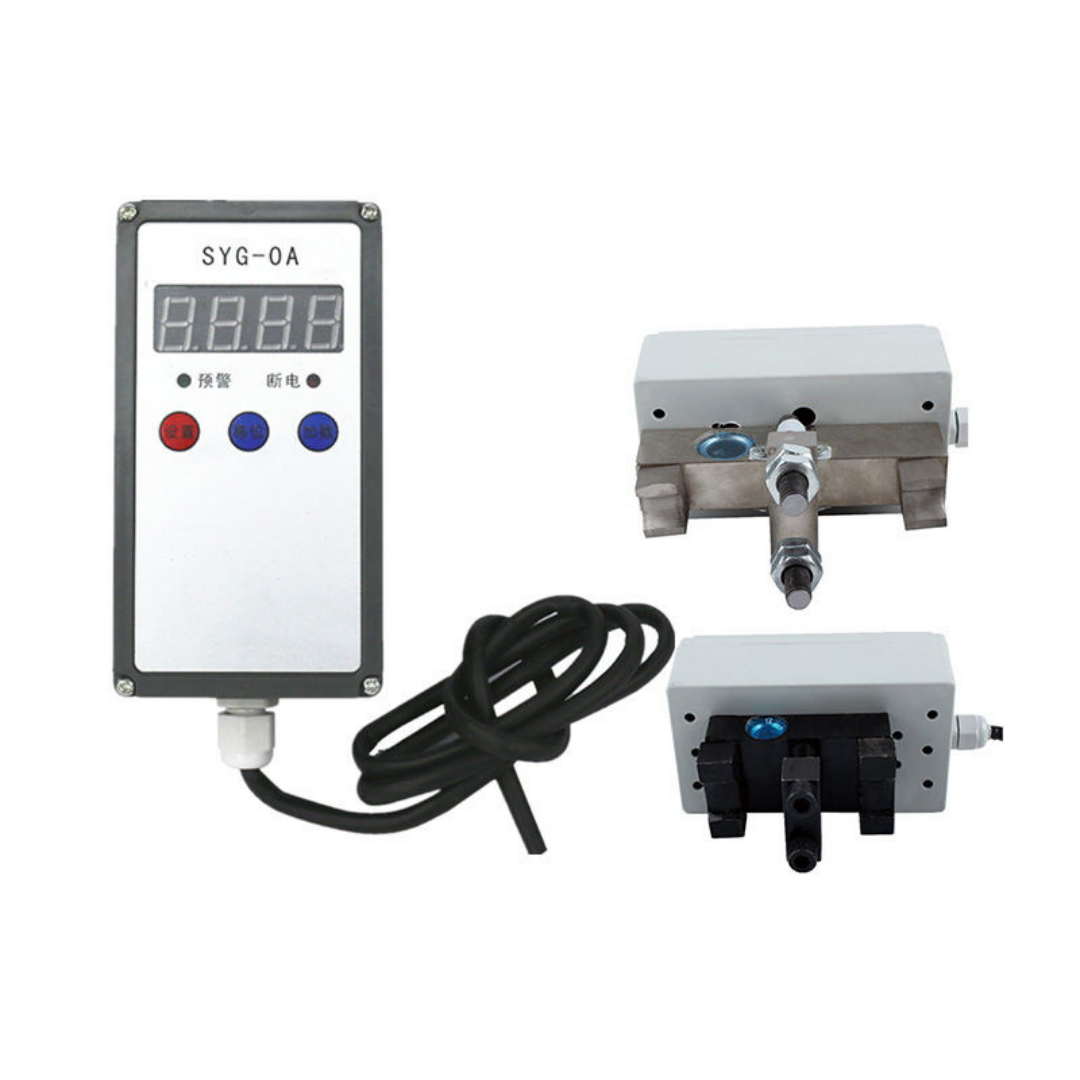

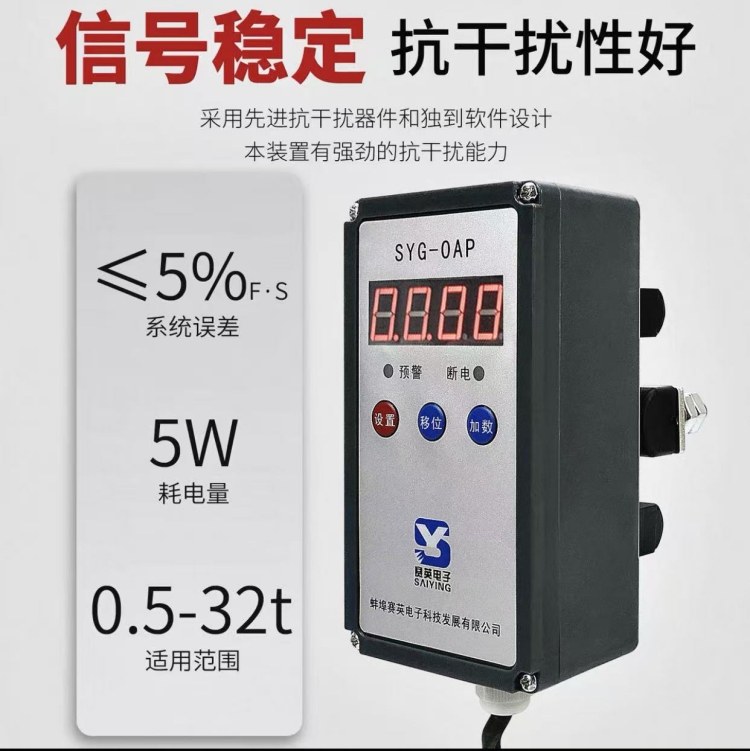

2. 控制器（主機）

   系統的 “大腦”，內置 CPU、信號處理模塊、繼電器輸出模塊和顯示模塊。功能包括：信號采集與運算、載荷值顯示、報警閾值設定、故障自診斷、控制指令輸出。

3. 顯示與報警裝置

• 顯示單元：多為 LED 或 LCD 顯示屏，實時顯示當前負載重量、額定載荷、負載百分比等數據；

• 報警單元：包含蜂鳴器（聲音報警）和警示燈（燈光報警），預警時一般為黃色燈閃爍 + 間歇鳴笛，超載時為紅色燈常亮 + 連續鳴笛。

4. 連接與附件

• 電纜線：用于傳感器與控制器、控制器與報警裝置的信號傳輸，需選用耐磨、耐油、抗干擾的屏蔽電纜；

• 安裝支架、緊固件：用于固定傳感器和控制器，需根據設備型號定制，保證安裝精度；

• 校準砝碼 / 工具：用于設備安裝后的精度校準，確保檢測數據準確。

三、關鍵技術參數

選擇和校準超載限制器時，需重點關注以下核心參數：

1. 額定載荷范圍：需與起重設備的額定起重量完全匹配，例如 10t 起重機需選用量程為 0~12t 的限制器（預留 20% 余量）。

2. 精度等級：衡量檢測準確性的指標，行業常用精度為 **±2%**（國標要求不低于 ±5%），精密設備可選用 ±1% 的高精度型號。

3. 報警閾值：可通過控制器設定，常規設定為：預警閾值 = 90% 額定載荷，超載保護閾值 = 105%~110% 額定載荷。

4. 響應時間：從負載達到閾值到發出控制指令的時間，需≤0.5s，確保及時切斷動力。

5. 防護等級：根據使用環境選擇，戶外設備需≥IP54（防塵防濺），潮濕或多粉塵環境需≥IP65（防塵防水）。

6. 工作電壓：適配起重設備的電氣系統，常見為 AC 220V/380V，或 DC 24V（適用于防爆設備）。

四、安裝與校準注意事項

1. 安裝要求

• 傳感器需安裝在設備的主要受力部位，且安裝面需平整、清潔，避免應力集中；

• 電纜線需固定牢固，遠離動力線、變頻器等強干擾源，防止信號失真；

• 控制器需安裝在操作人員便于觀察的位置（如駕駛室、操作面板旁），避免陽光直射和劇烈振動。

2. 校準方法

超載限制器安裝后必須進行精度校準，否則無法保證保護效果，步驟如下：

1. 空載校準：設備空載時，啟動控制器，將顯示值清零，確保零位準確；

2. 加載校準：用標準砝碼或已知重量的重物，依次加載至額定載荷的 30%、50%、80%、90%、100%、105%，記錄控制器顯示值，與實際重量對比，通過控制器的校準按鈕調整偏差；

3. 報警與保護測試：加載至 90% 額定載荷，檢查預警功能是否正常；加載至 105% 額定載荷，檢查是否切斷起升回路，保護功能是否可靠。

3. 日常維護

• 定期校準：正常工況下每 6 個月校準一次；惡劣工況（高溫、高濕、頻繁超載）每 3 個月校準一次；

• 清潔與檢查：定期清理傳感器表面的灰塵、油污，檢查電纜線是否破損、接頭是否松動；

• 故障排查：若出現顯示不準、報警失靈，需檢查傳感器是否損壞、接線是否接觸不良，或聯系廠家進行維修。

五、典型應用場景

超載限制器是起重機械安全規程強制要求安裝的裝置，廣泛應用于：

• 通用起重設備：橋式起重機、門式起重機、電動葫蘆、懸臂吊；

• 工程起重設備：塔式起重機、汽車起重機、隨車吊、履帶吊；

• 升降運輸設備：施工升降機、貨物升降平臺、電梯；

• 特種起重設備：冶金起重機、防爆起重機、港口集裝箱起重機。
