一、基本定義與定位

二、核心結構特點

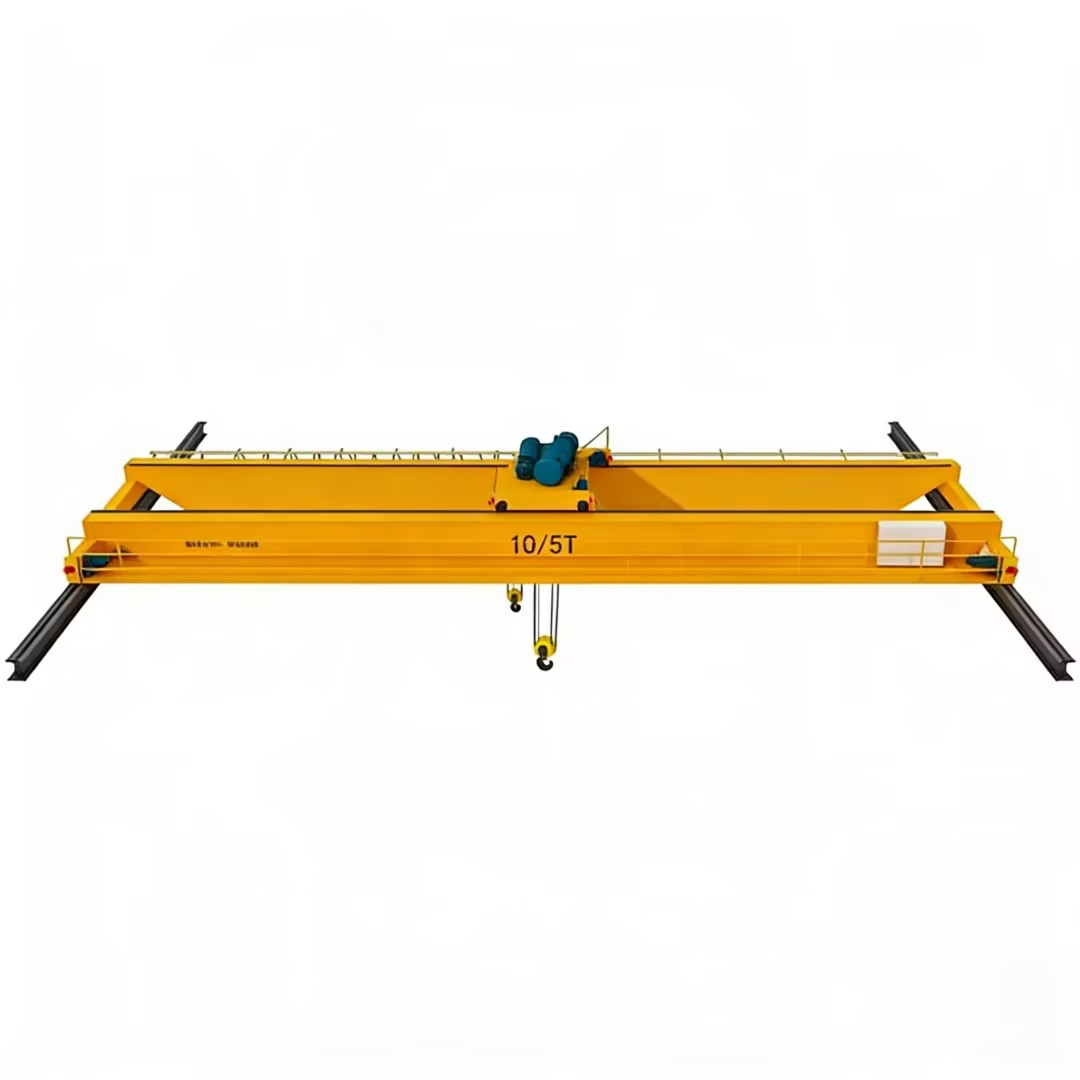

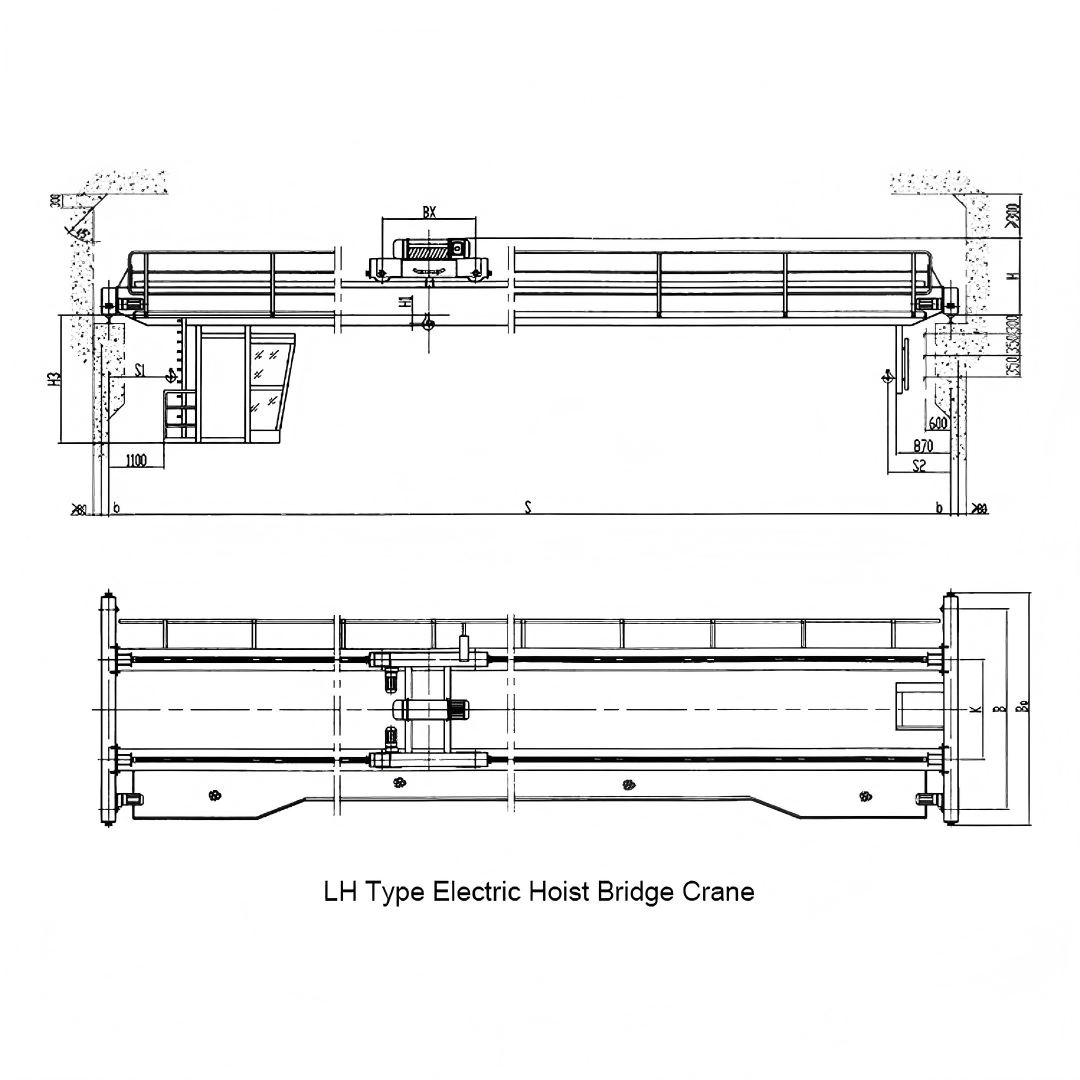

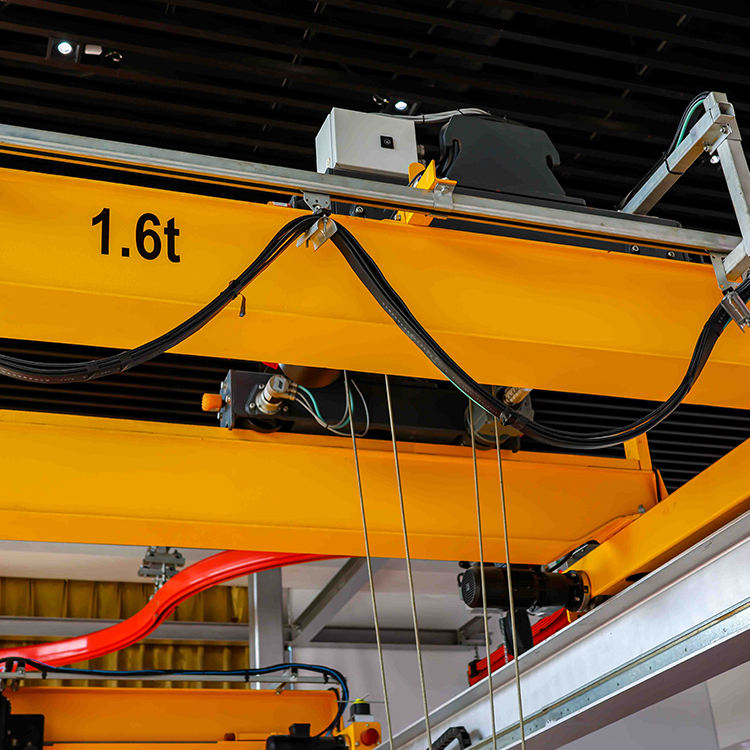

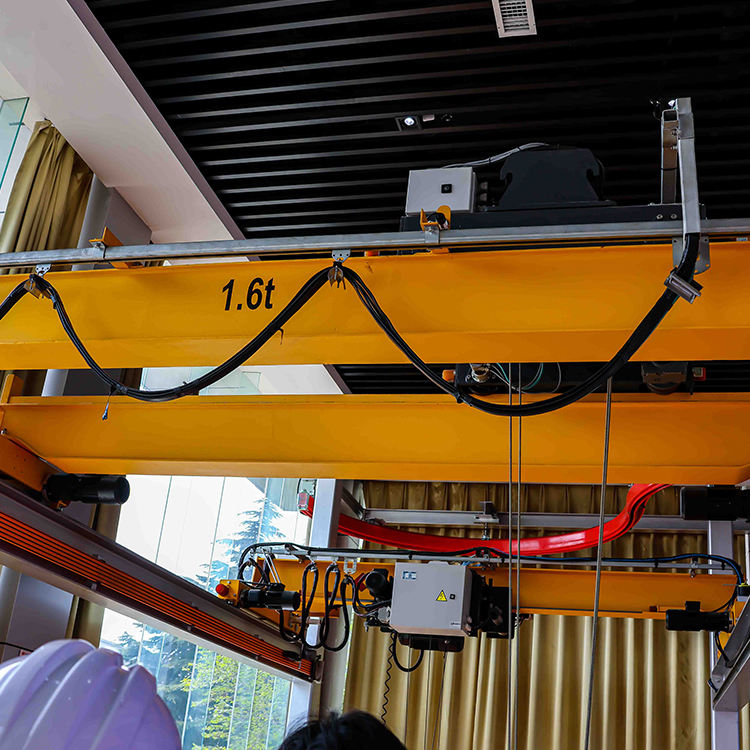

1. 雙梁橋架主體

• 箱形結構主梁 + 端梁組合，采用 Q345B 低合金結構鋼制造，通過優化截面設計，在保證承載能力的同時降低自重約 30%

• 主梁預設上拱度，增強承載穩定性，減少變形

• 橋架上設有走臺、護欄，便于維護檢修

2. 電動葫蘆起升系統

• 核心部件為CD1 型 (單速) 或 MD1 型 (雙速) 電動葫蘆，直接安裝在小車上，無需額外卷?yè)P(yáng)機構

• 可配置單鉤或雙鉤 (主鉤 + 副鉤)，主鉤額定起重量通常為 3-32 噸，副鉤為 0.5-10 噸

• 電動葫蘆集成電機、減速器、卷筒和制動器于一體，結構緊湊

3. 運行機構

• 大車運行機構：采用分別驅動形式 (四輪結構)，由兩套對稱獨立的驅動裝置 (電機 + 減速器 + 制動器) 組成

• 小車運行機構：集中驅動雙軌小車，沿主梁軌道橫向移動

• 驅動電機采用實心轉子電機 (YSE)，具有軟啟動功能和自帶制動，減少?zèng)_擊載荷

三、工作原理與操作方式

工作原理

1. 大車移動：通過大車運行機構沿廠房軌道縱向移動 (X 軸)

2. 小車移動：小車沿主梁軌道橫向移動 (Y 軸)

3. 物料升降：電動葫蘆的電動機驅動減速器，帶動卷筒收放鋼絲繩，實現吊鉤垂直起降 (Z 軸)

4. 精準定位：通過三個方向的協同運動，實現物料的三維空間精確定位

操作方式

• 地面遙控：標配便攜式遙控器，操作便捷，視野開闊，適用于大多數工況

• 操作室控制：可選配封閉式操作室 (側面或端面開門)，內設空調和舒適座椅，適合長時間作業

• 控制系統采用變頻調速技術，實現平滑啟停和精準定位，減少貨物擺動

四、產品優勢與應用場景

產品優勢

1. 結構簡單，經濟高效

• 電動葫蘆集成度高，零部件少，降低制造成本和維護難度

• 自重輕 (比同噸位 QD 型輕約 20-30%), 減少?gòu)S房承重要求

• 建筑凈空高度低，適合廠房高度受限的場所

2. 安裝便捷，適應性強

• 模塊化設計，現場安裝周期短

• 輪壓小，對軌道和廠房結構要求低

• 可快速更換電動葫蘆，便于升級或維修

3. 安全可靠

• 電動葫蘆自帶多重安全保護：超載保護、限位保護、斷火限位等

• 雙制動系統 (主制動 + 緊急制動), 制動距離控制在 0.5 米以?xún)?nèi)

典型應用場景

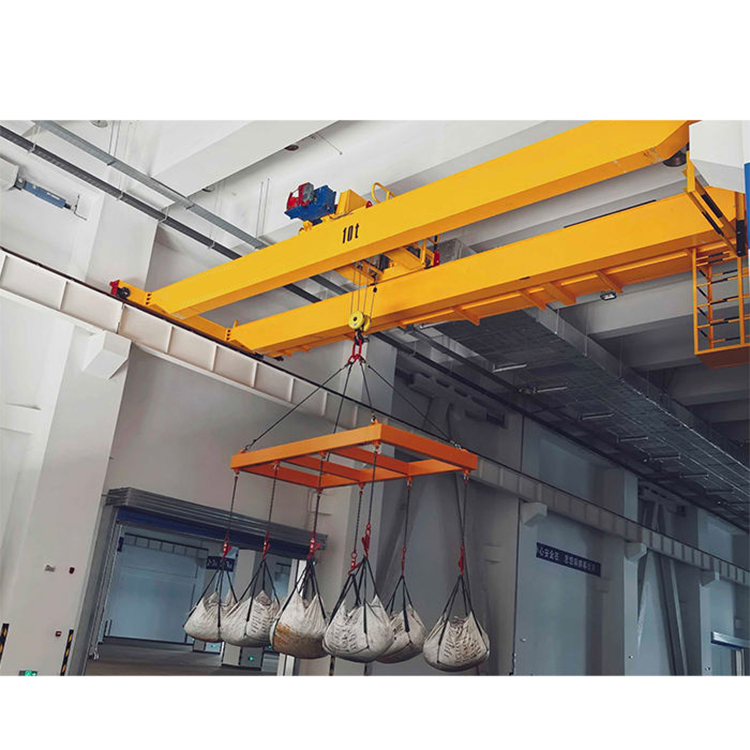

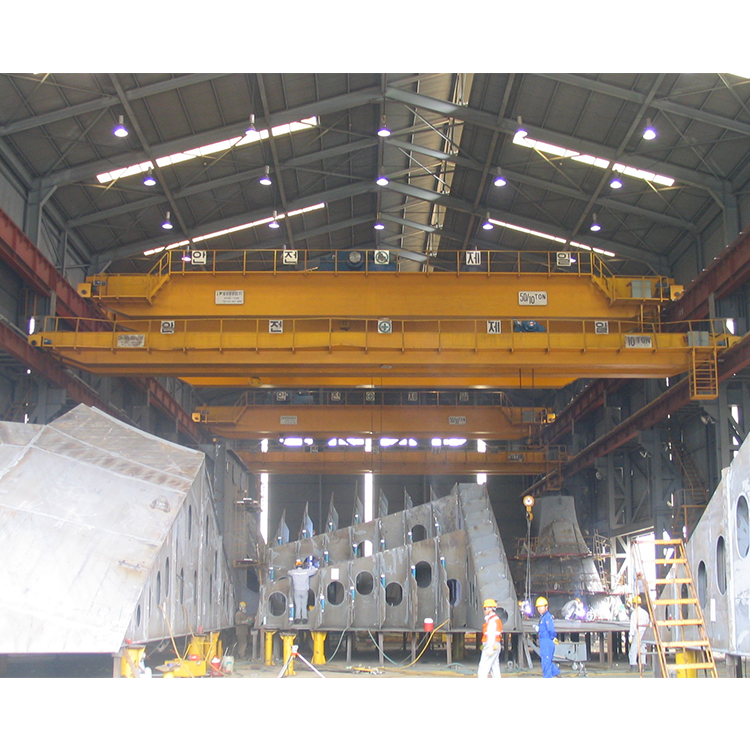

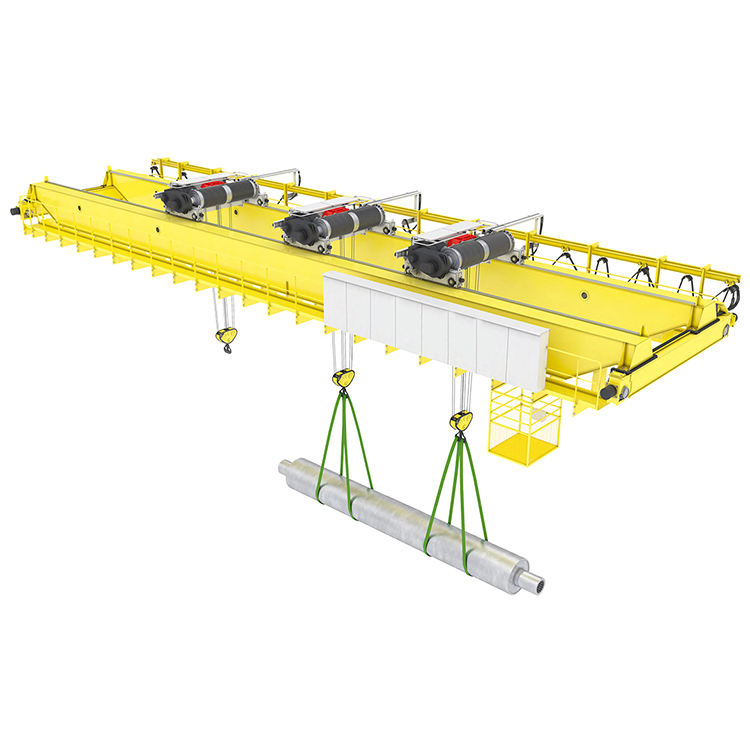

• 機械制造：零部件裝配、中小型設備搬運、生產線內物料轉運

• 倉庫物流：貨物裝卸、堆垛、分揀，尤其適合較輕貨物 (≤32 噸)

• 汽車制造：零部件上線、車身裝配、發動機吊裝

• 輕工紡織：原材料和成品運輸、設備檢修

• 水電 / 電站：設備檢修、零部件更換

• 食品醫藥：生產線間物料轉移、倉儲物流 (潔凈型可選)

• 小型港口 / 碼頭：小型集裝箱、散貨裝卸 (≤20 噸)

五、選型與注意事項

選型要點

1. 根據起重量選擇：

• 單品種輕量物料：選單鉤型 (5-32 噸)

• 輕重物料混合吊運：選雙鉤型 (如 10+3 噸、20+5 噸)

• 注意：LH 型不適合頻繁重載，工作級別不超過 A5

2. 工作環境考量：

• 高溫環境 (>40℃): 選高溫型電動葫蘆

• 粉塵 / 潮濕環境：提高電氣防護等級 (IP54/IP55)

• 防爆場所：選 LHB 型防爆電動葫蘆雙梁起重機

3. 跨度與高度選擇：

• 跨度 > 22.5 米時，建議采用加強型主梁

• 起升高度 > 18 米時，應考慮鋼絲繩防扭轉措施

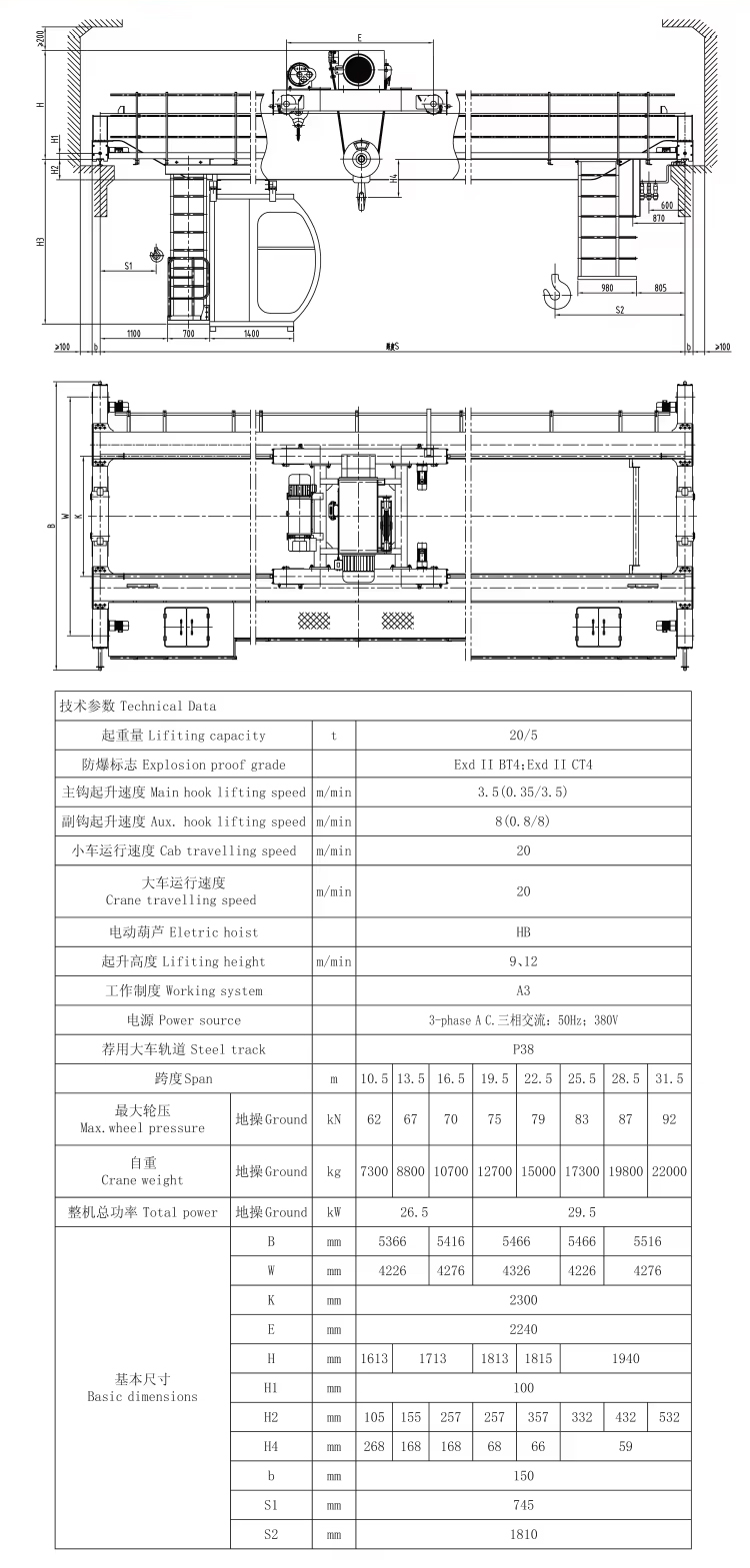

參數類別	數值范圍	說明
額定起重量	3-32 噸 (單鉤)5+1 噸～32+10 噸 (雙鉤)	標準系列：3/5/10/16/20/32 噸
跨度	7.5-31.5 米	標準規格：10.5/13.5/16.5/19.5/22.5/25.5/28.5/31.5m
起升高度	6-30 米	根據廠房高度定制
工作級別	A3-A5	A3: 輕級；A4: 中級；A5: 中重級 (不適合頻繁重載)
工作環境	-25℃~+40℃濕度≤85%	不適合有爆炸風險環境
電源	三相 AC 380V/50Hz	標準工業用電
運行速度	大車：20-60m/min小車：20-40m/min起升：8-20m/min (單速)0.8-2m/min (慢速)	變頻可調，重載低速，輕載高速
